- 額定電壓：
- 380/690VAC 50/60HZ
- 額定電流：
- 0.1～100kvar
- 產品優勢：
- 適用于電力無功補償系統等
- 應用設備：

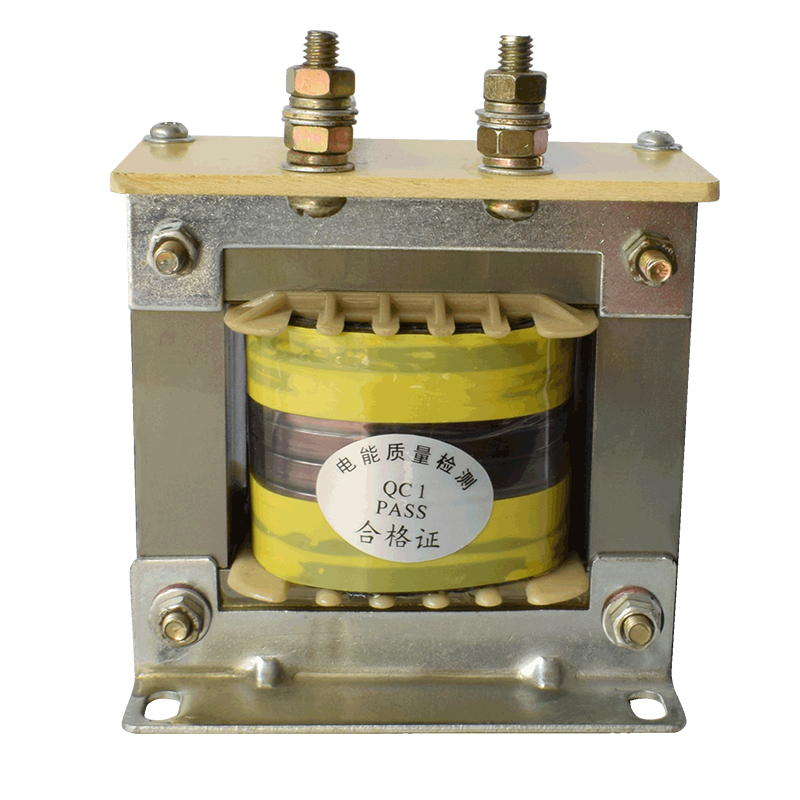

- 該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯。當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地抑制電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地減小合閘涌流及操作過電壓，保證了電容器的安全運行。
產品介紹
產品作用：
串聯電抗器與功率因數補償電容器串聯，對穩態性諧波( 5、7、11、13次)構成串聯諧振。通常有電抗率
1%、4.5%、5%、6%、7%、12%、13%和14%電抗器，對5次諧波通常電抗率為4.5-7%，對3次諧波通
常電抗率為12-14%。接入串聯電抗器，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率
因數， 并能有效地抑制合閘涌流及操作過電壓， 有效地保護了電容器。廣泛涉及電力、汽車、造船、冶
金、化工、機械制造、造紙、煤炭、通訊、機場、電鍍、大型場館、高層建筑等場所和行業。
結構特點：
1.該電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布
板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有很好的美感且有較好
的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，
使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有很高的耐熱等級，
可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有
較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。
使用環境條件：
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.產品周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
性能參數：
1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、12%
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級F級（155℃）以上。

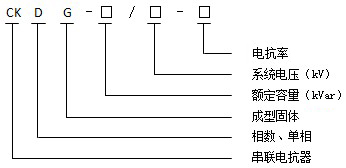

型號含義：
技術參數：
CKDG型，230V,單相，XL/XC=6%，匹配電容器電壓：250V
| 產品型號 | 電容容量 （kVar） | 電抗容量 （kVar） | 電壓 （V） | 電抗率 % | 端電壓 （V） | 電流 （A） | 電感 （mH） | 外型尺寸 | 重量 (kg) | |
| L×W×H | a×b | |||||||||
| CKDG-0.3/0.28-6% | 5 | 0.3 | 280 | 6 | 16.8 | 17.86 | 2.99 | 110×115×160 | 90×75 | 7 |
| CKDG-0.35/0.28-7% | 0.35 | 280 | 7 | 19.6 | 17.86 | 3.49 | 110×115×160 | 90×75 | 7 | |
| CKDG-0.6/0.30-12% | 0.6 | 300 | 12 | 36.0 | 16.67 | 6.88 | 130×130×180 | 90×85 | 10 | |
| CKDG-0.7/0.30-14% | 0.7 | 300 | 14 | 42.0 | 16.67 | 8.02 | 130×140×180 | 90×95 | 11 | |
| CKDG-0.6/0.28-6% | 10 | 0.6 | 280 | 6 | 16.8 | 35.71 | 1.50 | 130×130×180 | 90×85 | 10 |
| CKDG-0.7/0.28-7% | 0.7 | 280 | 7 | 19.6 | 35.71 | 1.75 | 130×140×180 | 90×95 | 11 | |
| CKDG-1.2/0.30-12% | 1.2 | 300 | 12 | 36.0 | 33.33 | 3.44 | 150×140×210 | 120×95 | 14 | |
| CKDG-1.4/0.30-14% | 1.4 | 300 | 14 | 42.0 | 33.33 | 4.01 | 150×150×210 | 120×105 | 17 | |
| CKDG-0.9/0.28-6% | 15 | 0.9 | 280 | 6 | 16.8 | 53.57 | 1.00 | 130×140×180 | 90×95 | 12 |
| CKDG-1.05/0.28-7% | 1.05 | 280 | 7 | 19.6 | 53.57 | 1.16 | 150×130×210 | 120×85 | 13 | |
| CKDG-1.8/0.30-12% | 1.8 | 300 | 12 | 36.0 | 50.00 | 2.29 | 150×160×210 | 120×115 | 19 | |
| CKDG-2.1/0.30-14% | 2.1 | 300 | 14 | 42.0 | 50.00 | 2.67 | 180×150×240 | 135×105 | 22 | |
| CKDG-1.2/0.28-6% | 20 | 1.2 | 280 | 6 | 16.8 | 71.43 | 0.75 | 150×140×210 | 120×95 | 14 |
| CKDG-1.4/0.28-7% | 1.4 | 280 | 7 | 19.6 | 71.43 | 0.87 | 150×150×210 | 120×105 | 17 | |
| CKDG-2.4/0.30-12% | 2.4 | 300 | 12 | 36.0 | 66.67 | 1.72 | 180×150×240 | 135×105 | 24 | |
| CKDG-2.8/0.30-14% | 2.8 | 300 | 14 | 42.0 | 66.67 | 2.01 | 180×160×240 | 135×115 | 26 | |
| CKDG-1.5/0.28-6% | 25 | 1.5 | 280 | 6 | 16.8 | 89.29 | 0.60 | 150×150×210 | 120×105 | 18 |
| CKDG-1.75/0.28-7% | 1.75 | 280 | 7 | 19.6 | 89.29 | 0.70 | 150×160×210 | 120×115 | 18 | |
| CKDG-3/0.30-12% | 3 | 300 | 12 | 36.0 | 83.33 | 1.38 | 200×150×290 | 135×105 | 30 | |
| CKDG-3.5/0.30-14% | 3.5 | 300 | 14 | 42.0 | 83.33 | 1.60 | 200×160×290 | 135×115 | 35 | |
| CKDG-1.8/0.28-6% | 30 | 1.8 | 280 | 6 | 16.8 | 107.1 | 0.50 | 180×150×240 | 135×105 | 19 |
| CKDG-2.1/0.28-7% | 2.1 | 280 | 7 | 19.6 | 107.1 | 0.58 | 180×160×240 | 135×115 | 22 | |
| CKDG-3.6/0.30-12% | 3.6 | 300 | 12 | 36.0 | 100.0 | 1.15 | 200×170×290 | 135×125 | 37 | |
| CKDG-4.2/0.30-14% | 4.2 | 300 | 14 | 42.0 | 100.0 | 1.34 | 240×170×340 | 160×120 | 45 | |
注:以上數據僅供參考,我司保留更改數據的權力。我司亦可根據用戶要求提供非標準產品（請?zhí)峁┰敿殔?shù)）。
