- 額定電壓：
- 380/690/1140VAC 50/60HZ
- 額定電流：
- 3A~5000A
- 產品優勢：
- 適用于工業電源、逆變電源、機床設備、變頻設備等
- 應用設備：
- 輸入交流電抗器接在電源和變頻器之間的，它能限制電網電壓突變和操作過電壓引起的電流沖擊，有效的保護變頻器并能夠改善變頻器的功率因數，抑制變頻器輸入電網的諧波電流; 輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因?yàn)檗D(zhuǎn)換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。
產品介紹

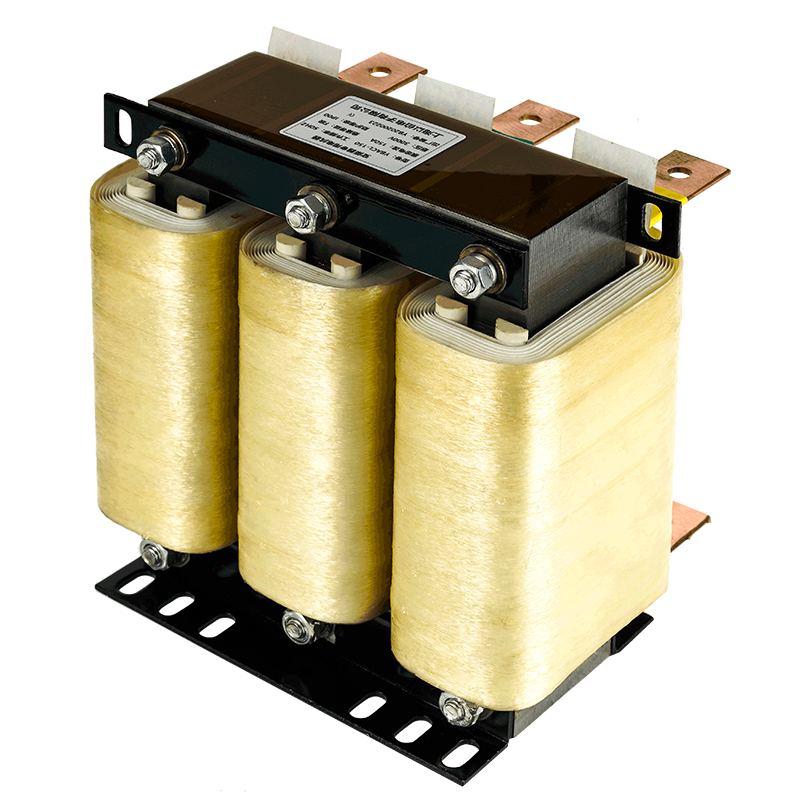

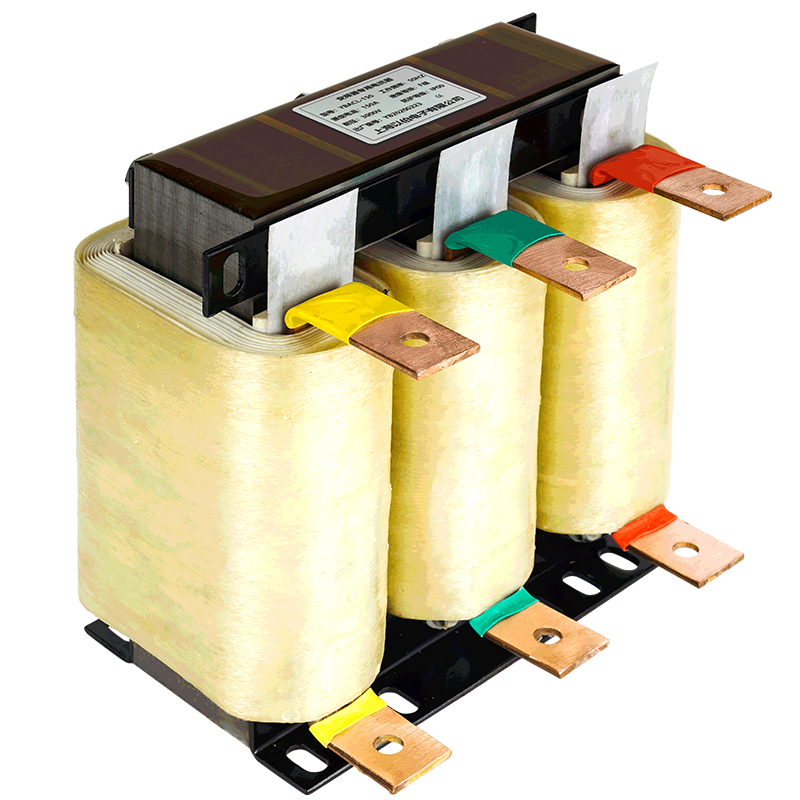

回饋濾波電抗器介紹
回饋濾波電抗器回饋電抗器與輸入電抗器與濾波電容組合LCL濾波裝置或與濾波電容組成正弦濾波器LC。LCL主要應用電子設備交直流電機驅動、不間斷大功率UPS及伺服驅動器、為消除脈沖整流器引起的諧波電流畸變、能有效抑制高次低頻諧波。
鐵芯采用優質取向硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊粘接起來。
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
電抗器均采用真空壓力浸漆工藝（VPI），經高溫?zé)岷婀袒螽a(chǎn)品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性。
溫升低，損耗小，綜合利用率高，便于安裝。
產品說明
工作電壓：400V/690V/1140V.50/60Hz
工作電流：5A～1500A@40℃
使用海拔：≤2000m
絕緣電阻：>100M
開關頻率：≤5KHZ
電抗器噪音：≤65Db
絕緣等級：F/H級
防護等級：IP00
抗電強度：3000VA/50HZ/5mA/60S無飛弧擊穿
溫升：鐵芯不超過85K,線圈溫升不超過95K
使用環境：在-10～+45℃.額定值不會降低。最高可達+55℃，在45℃以上。每升高1℃額定電流降2%
產品執行標準：GB10229-88,JB9644-1999半導體電氣傳動用電抗器.
